RX580 냉납의심 그래픽카드 수리, DP 20번포트 더미 유무 확인 필수



안녕하세요 분해맨입니다.



친구의 친구가 RX580 4GB 그래픽카드를 사용중인데, 사용 도중 화면 픽셀이 깨지는 증상, 꺼지는 증상이 난다고 하여

저에게 수리 문의를 요청해서 직접 받아서 증상을 확인해 보았습니다.



저는 #냉납 증상이 의심되어서 바로 테스트를 진행해 보았네요.



여기서 #냉납 이란?



반도체 생산 공정에서 납땜이 제대로 되지 않아

제품이 열을 받을 때, 혹은 충격을 받을 때 비교적 저온에서 납땜이 녹거나 크랙이 나서 접점 부위와 떨어지는 현상을 말합니다.

현존하는 그래픽카드 는 모두 GPU 코어가 위와같은 #BGA 방식으로 되어있기 때문에

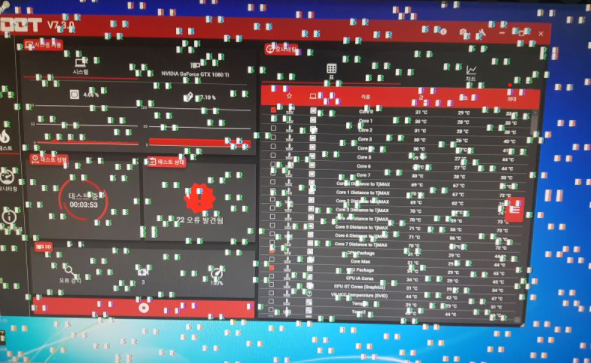

위처럼 기판과 납땜된 솔더볼이 크랙이 나거나 떨어진다면 아래와 같은 그래픽 깨짐 증상,



혹은 화면 출력 불가능 증상이 나타나게 됩니다.

일단 확실하게 하기 위해서 여러 테스트를 진행해 보았습니다.



모든 포트 (DP, DVI, HDMI) 화면 출력 테스트도 진행도 해 보았는데 특별한 점은 발견되지 않았습니다.

또한 OCCT로 GPU코어와 VRAM 부하를 주는 테스트도 진행을 해보았고 1시간 가량 테스트를 진행했지만 별다른 문제점을 발견하지 못했습니다.

일단 GPU 자체에는 문제가 없고 친구의 친구가 사용중인 DP케이블이 20번 포트가 더미처리 되지 않은것으로 사료되어 점검을 중단했습니다.



DP케이블 20번 포트 더미처리가 되지 않으면 아래와 같은 증상들이 발현됩니다.

ㅇ부팅시 문제

ㅇ모니터 신호 없음. 화면 응답없음.

ㅇ모니터 깜박임

ㅇ화면의 일부가 깨지는 현상

ㅇ절전모드에서 못 깨어남

ㅇ그래픽카드 언더볼팅에 영향

ㅇ파워 3.3v 출력 이상

ㅇ모니터 울렁이는 현상

ㅇ프리싱크의 떨림

ㅇhdmi 로 연결할 때보다 dp로 연결할 때가 그래픽카드 온도가 5~7도 높다

ㅇ컴퓨터를 껐는데 메인보드나 그래픽카드에 불이 들어오고 팬이 돈다. (cmos에서 대기전력을 해제해도)

ㅇ역전류로 인한 부팅 불가



그래도 혹시 몰라 BW-100 (접점부활제) 으로 각 출력포트 클리닝 작업을 해 주었습니다.



일단 1시간 이상 하드한 테스트를 마치고 실사용에는 전혀 문제가 없는것으로 사료되어, 다시 포장을 해 주었습니다.



만약 문제가 있다면 가장 먼저 DP 20번 더미처리 안된 케이블 사용중인것, 혹은 모니터 자체의 불량 등으로 사료됩니다.

이렇게 친구의 친구의 냉납 의심 그래픽카드 점검 및 수리를 진행해 보았는데요.



건너 듣기로는 증상이 냉납 증상이었지만, 점검해본 결과 냉납 증상은 아니었습니다.



냉납 증상이 확실하다면 BGA 리볼링 작업을 진행했을텐데 DP 케이블 20번 더미 미처리로 사료되어 바로 다시 주인에게 보내주었네요.



냉납 의심증상으로 유통사나 사설 수리를 보내시기 전에 본인이 사용중인 DP케이블이 20번 더미처리가 되었는지 꼭 확인이 필요할 것 같습니다.



아무튼 여기까지 냉납의심 그래픽카드 점검 및 진단, 수리 후기를 마칩니다.
