애플 에어팟 3 분해

설명이 필요 없는 바로 그 물건. 애플 에어팟 3 무선 이어폰의 분해 과정입니다.





박스 전면.

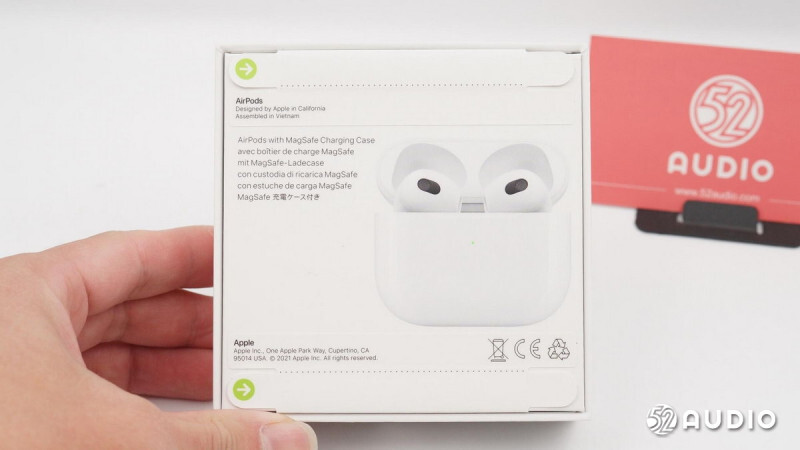

박스 뒷면. 맥세이프 충전기가 보입니다.





에어팟. 맥세이프 충전 케이스





모델 넘버는  이어폰이 A2564, A2565, 케이스는 A2566, 5V 1A 입력, 5V 1A 출력





설명서, 케이블, 케이스와 이어폰





USB 타입 C to 라이트닝 케이블





에어팟 3 맥세이프 충전기. 중간에는 배터리 잔량 표시등





뒷면에는 힌지가 있고 그 아래에 페어링 버튼이 있습니다. 애플 캘리포니아 설계, 베트남 조립.





바닥의 라이트닝 포트





케이스를 열면 에어팟이 나와 꺼내기가 편합니다.





에어팟 3와 케이스





케이스 안쪽에 써진 문구들. 모델 넘버 A2566. 베트남 제조, 용량은 345mAh/1.327Wh, 5V 1A 입력/출력





안쪽의 접점





에어팟 3입니다.





안쪽





광학 거리 센서가 사라졌습니다. 안쪽의 구멍을 통해 이어폰 내부의 공기 흐름을 보장, 저음을 살려줍니다.





바깥쪽.

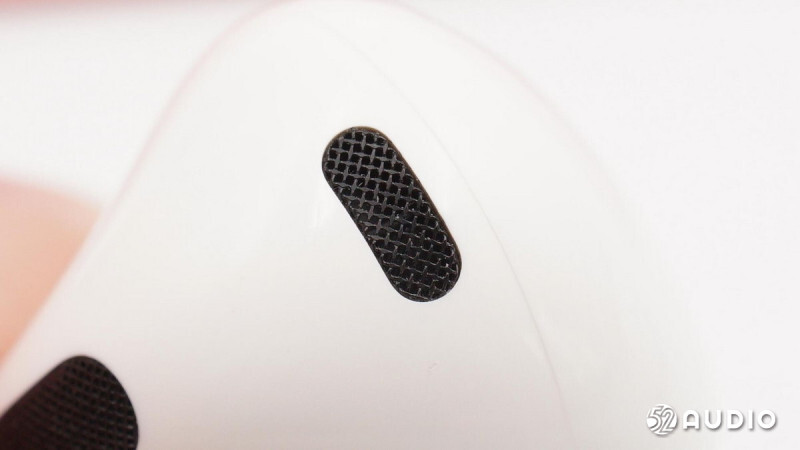

마이크 그릴.





윗부분





위에는 압력 배출용 구멍이 있습니다. 에어팟 안밖의 압력을 맞춰줍니다.





접점은 2개로 나뉩니다. 각각 +와 -극입니다.





통화용 마이크 구멍



압력식 터치 버튼





오른쪽은 CMIIT ID가 2021DJ11322, 모델넘버 A2565. 왼쪽은 2021DJ11325에 A2564. 둘 다 베트남 제조.





2중 그릴입니다. 바깥쪽의 구멍이 좀 더 크고 안쪽은 더 촘촘합니다. 이렇게 해서 이물질이 들어가는 걸 막아줍니다.

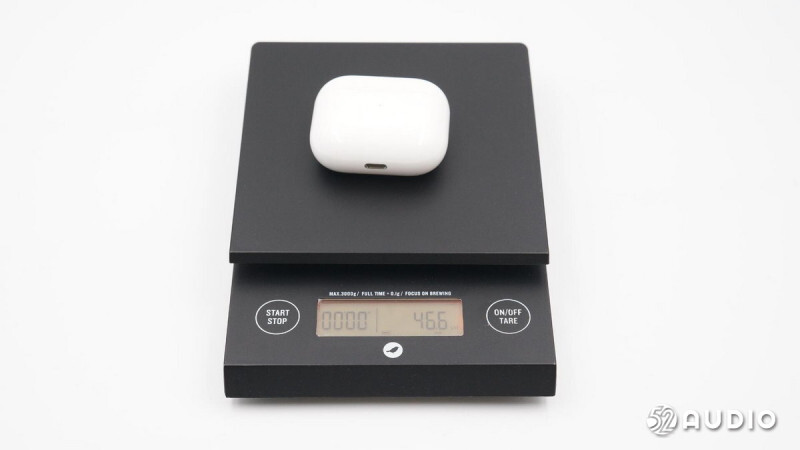

전체 무게 46.6g





케이스 무게 37.9g





이어폰 무게 8.6g





충전은 5V 0.3A 1.6W





무선 충전 출력은 2.9W. 이 때 전압이 9V로 올라갑니다.





케이스를 분리





케이스가 위아래로 나뉩니다. 플라스틱 클립과 접착제로 고정됩니다.





이어폰 삽입 부위





본드의 힘이 너무 쎄서 검은색 플라스틱이 부러졌습니다.





이어폰을 넣는 구조도 본드로 고정합니다.





QR코드





자석을 붙어 이어폰을 고정하고 케이스가 쉽게 열리지 않도록 잡아줍니다.

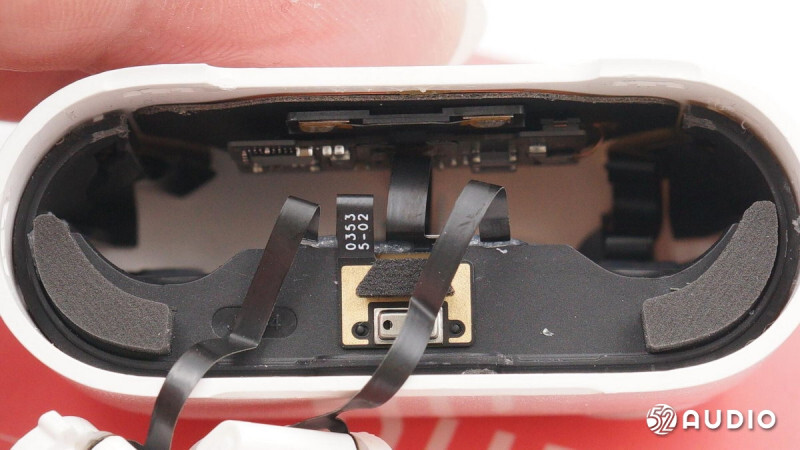

케이스 내부의 회로와 구조





이어폰 충전의 금속 클립은 이들 케이블로 메인보드와 연결됩니다. 케이스 안의 공간은 꽤 많이 남는 편입니다. 여기에 배터리나 더 넣어주지.





이어폰 수납부 옆의 QR코드





반대편은 열수축 튜브





중간 프레임을 빼냈습니다.





LED 표시





탄소 써멀 시트





충전 포트 주변을 밀봉 처리했습니다.



버튼 주변에는 무선 충전 코일이 있고 여기에도 접착제를 잔뜩 발랐습니다.

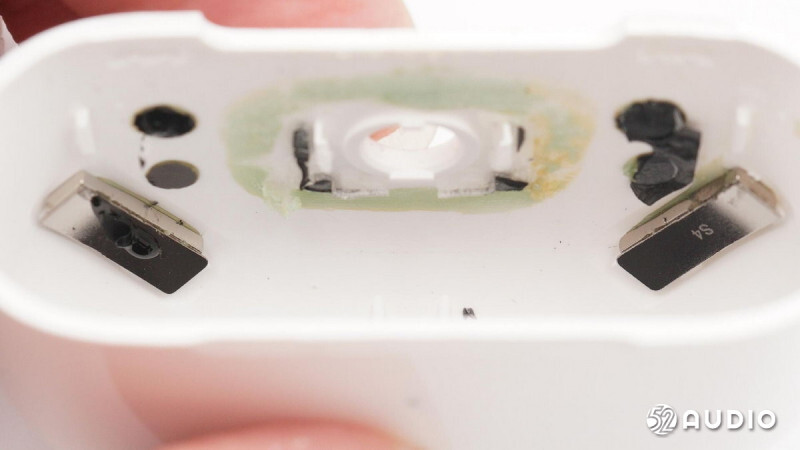

충전기와 부착을 위한 자석 2개





자석





페어링 버튼





버튼 내부

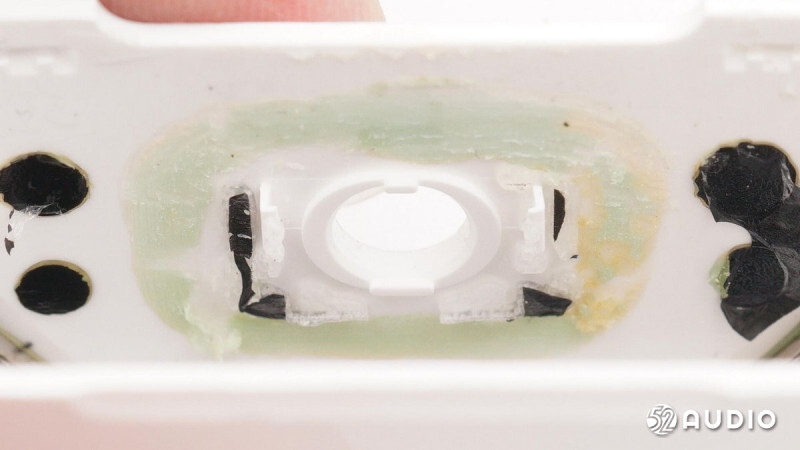

버튼 옆에서는 씰링이 보입니다.





충전 케이스의 부품들





기판 사이를 연결하는 케이블. 이것도 전부 접착제를 발라 고정했습니다. 접착제는 두 가지를 썼는데 겉 부분은 딱딱하고 안은 부드러운 재질입니다.





라이트닝 유선 포트와의 연결 케이블





케이블을 모두 분리했습니다.





이어폰을 넣는 부품





반대편





라이트닝 포트 회로





반대편





LED





라이트닝 포트의 부품 번호는 FLK120115YPL689AJ

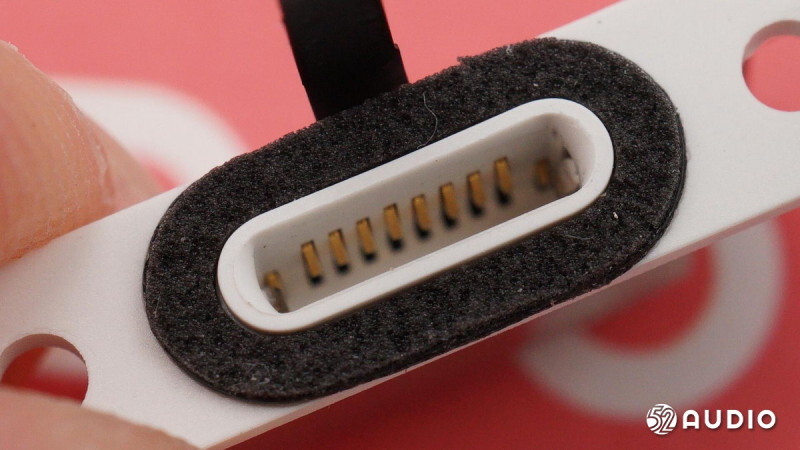

라이트닝 포트 내부. 주위에는 스폰지를 붙여 물을 막습니다.





케이스 뚜껑을 닫았는지 측정하시는 센서





프레임





프레임 뒤





배터리 모델 넘버 A2516. 용량은 345mAh/1.327Wh. 사용 전압 3.85V, 충전 전압 4.45V





배터리 뒤의 정보





배터리와 함께 패키징된 보호 회로





배터리 보호 회로의 뒷면. 니켈 +/-극에 스팟 용접했습니다.





코일





반대편

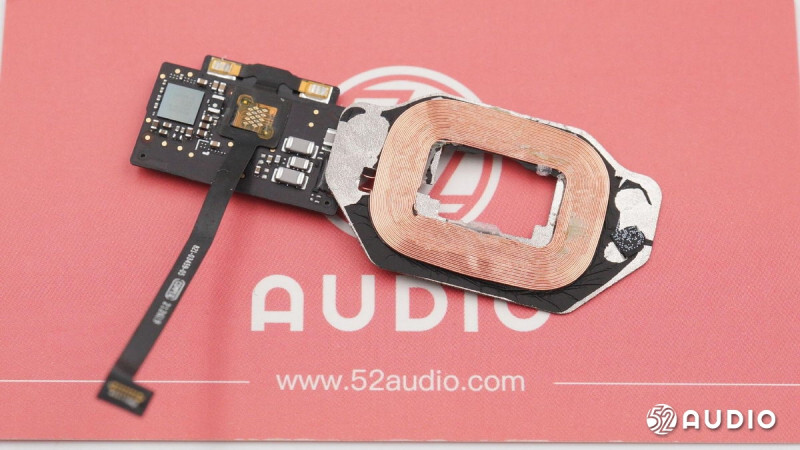

무선 충전 코일





기판의 블루투스 페어링 버튼





Bourns 칩





무선 충전 공명 NPO 캐패시터





브로드컴 59356A2KUBG 무선 충전 관리 칩

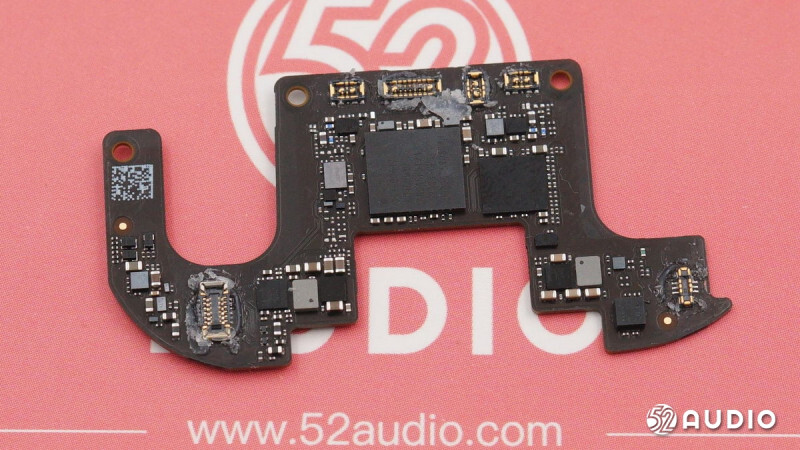

기판 정면





기판 뒷면. 방수 처리가 됐습니다.





T5HN





T4





6Y2





E+11





C1 4Y6





8K16F3





ST STM32L496WGY6P 초저전력 Arm Cortex-M4 32비트 MCU+FPU





상세 설명





3441





T5LL

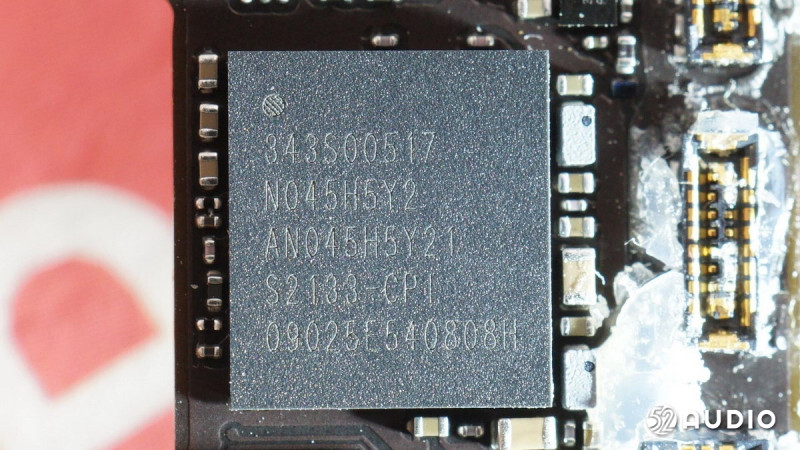

애플 커스텀 343S00517 칩





3441





18H208





8L11C6





NXP 610A3B USB 충전 칩





32An

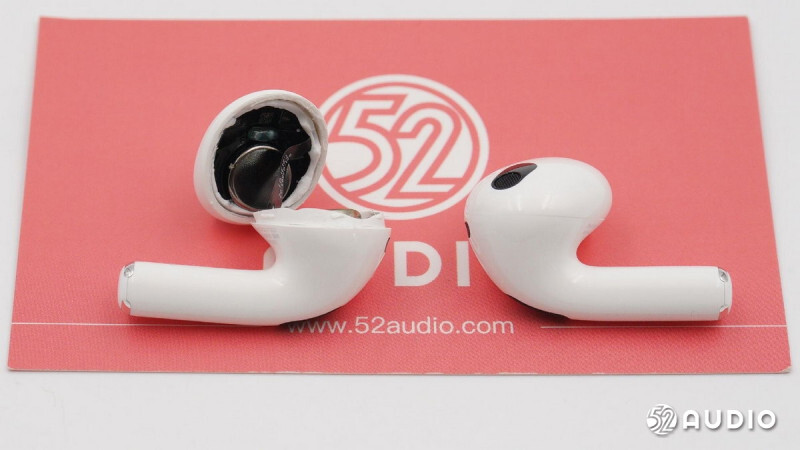

이제 에어팟을 가를 때가 왔습니다.





이어폰 뒤쪽의 내부 구조





이어폰 앞쪽의 내부 구조





스피커 유닛을 분리





스피커





직경 11mm





소리가 나가는 부분





피부 식별 센서





귀에 이어폰이 꽂혔는지를 탐지하는 센서입니다. 칼로 가르니 금속 재질이 보이네요.







MEMS 마이크





QR 코드





소리 조절용 구멍





배터리 유닛





LDS 블루투스 안테나



블루투스 안테나와 연결하는 금속 접점





부품들을 연결하는 케이블





배터리와 연결





배터리 보호 칩의 QR 코드

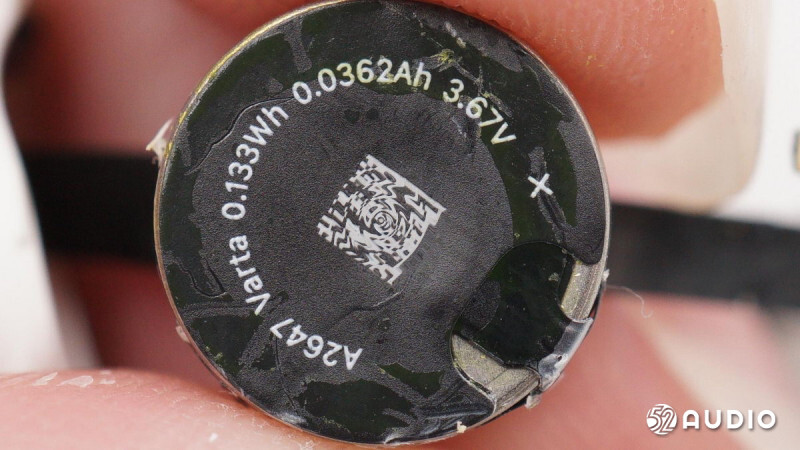

Varta A2647 배터리. 용량 0.133Wh. 전압 3.67V





배터리 용량 0.13W





배터리와 연결 커넥터를 분리





배터리의 +와 -극

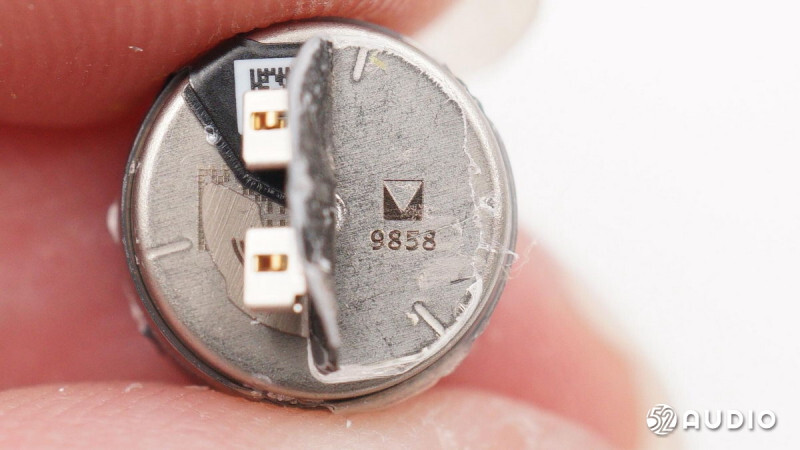

VARTA 9858





배터리 크기 비교





연결 구조





내부에는 LDS 안테나가 있습니다





접착제로 고정된 마이크





MEMS 마이크





접점과 연결된 케이블





통화용 MEMS 마이크





통화용 마이크와 연결된 기판





부품들

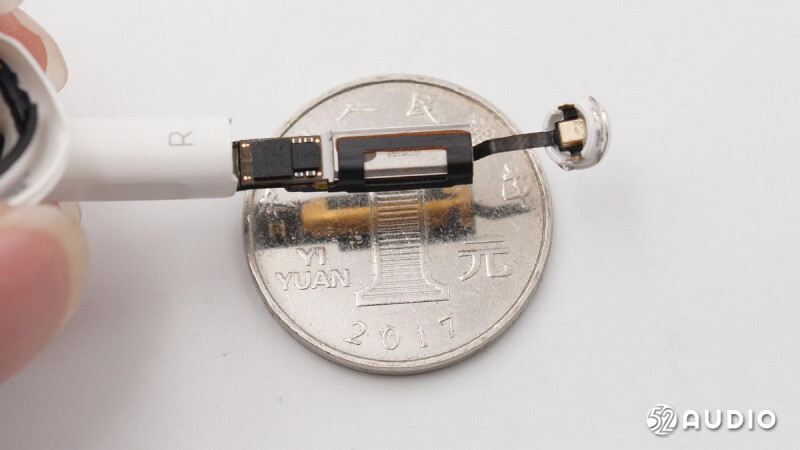

동전과 크기 비교





애플 H1 시스템 인 패키지





뒷면. 센서가 붙어 있습니다.





반대편





표면에 LDS 안테나를 붙였습니다.





Y CFC KF9





DNT





센서





애플 H1





에어팟 3의 부품





반대편





분해 끝



참고 : https://www.52audio.com/archives/94035.html
